BTSTC-AT038
详细信息
概述
BTSTC-AT038型 抗干扰天线为卫星导航接收机配套，为其提供可靠的BDS-B3频点、BDS-B1/GPS-L1频点和GPS-L2频点射频卫星导航信号。接收处理BDS-B1/GPSL-1频点信号和GPS-L2频点信号时具备抗干扰功能。
抗干扰天线包含天线阵面、射频通道、抗干扰处理等功能电路单元。产品主要特点为抗干扰能力强、体积小（薄）、重量轻、功耗低。

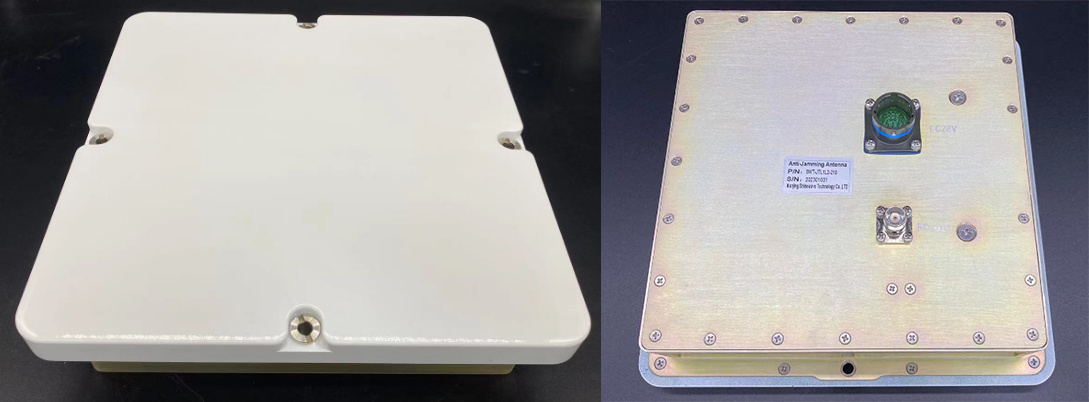

产品实物图片如图1。
图1 BTSTC-AT038 型 抗干扰天线
产品功能
1）接收 GPS-L2频点和BDS-B1/GPS-L1频点射频导航信号并具备GPS-L2频点和BDS-B1/GPS-L1频点各类干扰信号抑制处理功能，抗干扰处理后以射频信号输出；
2）接收 BDS-B3频点射频导航信号，经低噪声放大后与抗干扰后的GPS-L2频点和BDS-B1/GPS-L1频点射频导航信号合成输出。
3）可通过串口进行软件在线升级。
主要特性与性能
通道数 | 4通道B1/GPS-L1, 4通道GPS-L2，1通道B3 | 重量 | 2.73kg |
输出信号功率 | -65dBm±5dBm | 尺寸 | 210mmx210mmx53mm |
抗干扰性能 | 三宽带： | 供电 | DC18V～DC36V |
37dB±1dB | 功耗 | 14.2W(28V) | |
通道隔离度 | ≥60dB | 物理接口 | 射频RF： |
通道相位一致性 | ≤5度 | 通信接口 | 串口，RS-422A电平 |
通道增益一致性 | ≤1dB | 工作温度 | -40℃～85℃ |
物理接口
射频：SMA-K型高频插座；
供电：JY27496E13B35PN,引脚定义如下表。
针脚号 | 信号名称 | 备注 |
1 | 28V+ | Power positive |
2 | 28V+ | |
3 | 28V+ | |
4 | 28V- | Power negative |
5 | 28V- | |
6 | 28V- | |
7 | RS232-RX-1 | UART，use to Soft Upgrade |
8 | RS232-TX-1 | |
9 | GND（信号地） | |
10 | RS232-RX-2 | |
11 | RS232-TX-2 | |
12 | GND（信号地） | |
13 | ||
14 | ||
15 | ||
16 | RS422-T+ | UART |
17 | RS422-T- | |
18 | RS422-R+ | |
19 | RS422-R- | |
20 | GND（信号地） | / |
21 | ||
22 |
结构尺寸
