BTSTC-AT035
详细信息
概述
BTSTC-AT035型 B1/GPS抗干扰天线为卫星导航接收机配套，为其提供可靠的BD2-B1、GPS-L1、GPS-L2、GLONASS G1频点射频卫星导航信号。
产品实物图片如图1
图1 BTSTC-AT035 抗干扰天线
功能
1)具有同时接收BD2-B1 、GPS-L1、GPS-L2、GLONASS G1频点导航信号的能力；
2)具备4阵元对抗针对BD2-B1 、GPS-L1频点信号的压制式干扰能力;
3)具备接收、低噪声放大GLONASS G1频、GPS-L2导航信号的能力，并与抗干扰后的BD2-B1 、GPS-L1频点导航信号合成输出;
4)可通过串口进行软件在线升级。
主要技术指标
通道数r | 4通道B1/GPS,1通道GPS-L2，1通道GLONASS-G1 1 | 重量 | 0.94kg |
输出信号功率 | -60dBm±5dBm | 尺寸 | 175mmx150mmx23.6mm |
抗干扰性能 | 三宽带(4MHz)：80dB～85dB； | 供电 | DC9V～DC36V |
通信接口 | 串口，TTL电平 | 功耗 | 10.1W(28V/0.36A) |
工作温度 | -40℃～85℃ | 物理接口 | 射频RF：TNC-K型； |
物理接口
射频：TNC-K型高频插座；
供电：J30J-9ZKP,引脚定义如下表。
引脚号 | 信号定义 | 备注 |
1 | 电源正极 | DC9V ～ DC36V |
2，3，4 | 空 |
|
5，6 | 电源负极 | GND |
7 | 空 |
|
8 | 串口 | TTL电平 |
9 | 串口 | TTL电平 |

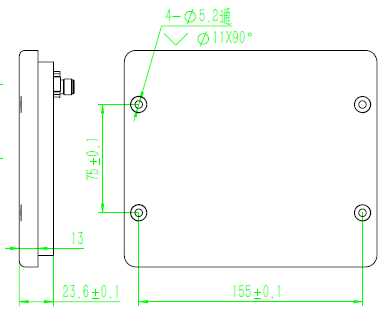

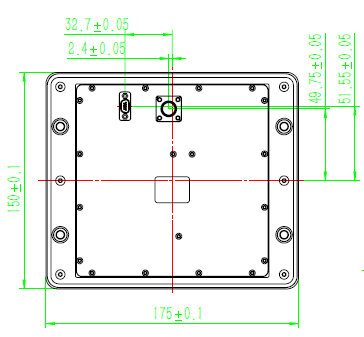

结构尺寸
